Anleitung
- Anhand Nischenhöhe (H) und Sockelhöhe (A) Ausführung Standard oder Grossraum bestimmen
- Danach kann mittels Tabellen unten Decorlänge berechnet werden.
Diese Felder ausfüllen:
Berechnete Werte:
| Bezeichnung | Mass/mm | Erklärung | Quelle |
|---|---|---|---|
| H | - | Gesamtnischenhöhe | Kunde |
| A | - | Sockelhöhe | Kunde |
| S | - | Sockelspalt | berechnet |
| Ausführung | - | Standard oder Grossraum | berechnet (D21) |
| B | - | Blendenhöhe | Kunde |
| K | - | Kompensator Als Ausgleich zwischen Blende und Schubladenhöhe |
berechnet |
| L | 6 | Luftspalt (zwingend) Zwischen Gerät und Arbeitsplatte |
Planungshilfe |
| Summe | - | ||
| D | - | Decorlänge total × 596 mm = Dekormass |
berechnet |
| Spalt zw. Blende und Komp.: - | |||
Hinweis: Für die Berechnung der Decorhöhe hat der Sockelspalt keinen Einfluss. Das Mass muss aber bei der Sockelblendenherstellung abgezogen werden.
Export
Referenztabellen

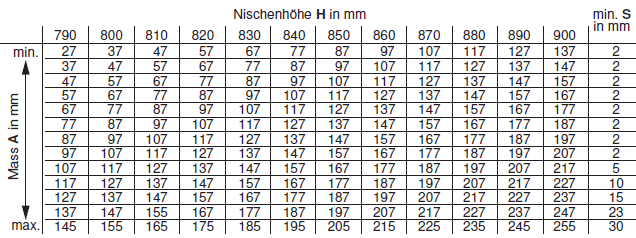

Tabelle A - Unterbau Standard

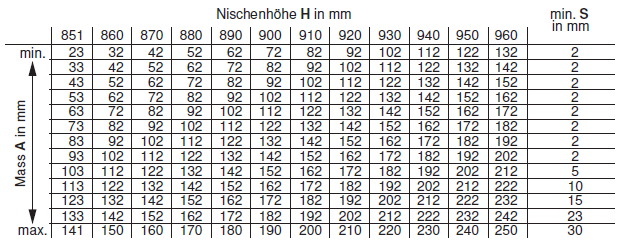

Tabelle B - Unterbau Grossraum
Diese Felder ausfüllen:
Berechnete Werte:
| Bezeichnung | Mass/mm | Erklärung | Quelle |
|---|---|---|---|
| H | - | Nischenhöhe | Kunde |
| B | - | Blendenhöhe | Kunde |
| K | - | Kompensator Als Ausgleich zwischen Blende und Schubladenhöhe |
berechnet |
| L | 4.5 | Luftspalt (zwingend) Zwischen Gerät und OK Nische |
Planungshilfe |
| Gleitblech | 1.5 | abzüglich 1.5mm Gleitblech zur Fixierung von GSA zwingend |
Planungshilfe |
| D | - | Decorlänge total × 596 mm = Dekormass |
berechnet |
| Spalt zw. Blende und Komp.: - | |||
Hinweis: Dekordicke muss zwischen 16 und 22 mm liegen
Wichtig: Diese Berechnung gilt nicht für Geschirrspüler mit Wärmepumpe oder für überlanges Dekor
Export
Referenztabelle B - Hier C65-Wert ablesen
Wichtig: Bitte lesen Sie den Wert für C65 aus dieser Tabelle ab und geben Sie ihn oben in das Eingabefeld ein.
